معرفی انواع سیم برق در سیم کشی ساختمان

انواع سیم برق معمولاً از مس یا آلومینیوم ساخته می شود و این مواد رسانا به عنوان سیم هایی عایق بندی می شوند و برق را به قسمت های مختلف خانه شما می آورند.

وقتی در حال نصب سیم کشی جدید هستید، انتخاب انواع سیم برق یا کابل مناسب نیمی از کار است. از سوی دیگر، هنگام بررسی سیم‌کشی قدیمی در ساختمان، شناسایی نوع سیم می‌تواند اطلاعات زیادی در مورد مداری که سیم‌کشی به آن تعلق دارد به شما بگوید (به عنوان مثال، اگر یک جعبه فیوز را باز کنید تعداد زیادی کابل می بینید که تعیین می کند کدام سیم کجا می‌رود). سیم کشی برای خانه های مدرن کاملا استاندارد است و اکثر خانه هایی که پس از اواسط دهه 1960 ساخته شده اند، سیم کشی مشابهی دارند.

در این مقاله انواع سیم های برق در سیم کشی خانگی معرفی شده اند. اطلاعات این نوشته به شما کمک می کند گزینه مناسب برای انجام پروژه های برقی را با دقت و ایمنی انتخاب کنید. همچنین طرفداران رشته برق ساختمان می توانند در دوره های کاربردی نوین البرز که با نام آموزش برق ساختمان در کرج برگزار می شود، شرکت کنند و اطلاعات تئوری و مهارت های عملی زیادی برای کار در این رشته کسب نمایند.

اصطلاحات سیم کشی

نوشته های این بخش به درک چند اصطلاح اساسی که برای توصیف سیم کشی استفاده می شود کمک می کند. سیم برق نوعی رسانا است که که الکتریسیته را هدایت می کند. در مورد سیم کشی خانگی، خود هادی معمولاً مسی یا آلومینیومی (یا آلومینیومی با روکش مسی) است و یا یک هادی فلزی جامد یا سیم رشته ای است.

اکثر انواع سیم ‌برق در خانه عایق هستند، به این معنی که در یک پوشش پلاستیکی نارسانا پیچیده شده‌اند. یکی از استثناهای قابل توجه سیم های زمین است که معمولاً مس جامد هستند و یا با روکش سبز عایق شده اند یا بدون عایق (لخت).

هشدار: بسیاری از سیم های بزرگتر در خانه شما دارای ولتاژ مدار 120 تا 240 ولتی هستند که اغلب به عنوان ولتاژ خط نامیده می شود و لمس آنها می تواند بسیار خطرناک باشد. همچنین چندین سیم در محل وجود دارد که مقدار بسیار کمتری جریان “ولتاژ پایین” را حمل می کنند. این سیم ها کمتر خطرناک هستند و در برخی از آنها، ولتاژ حمل شده آنقدر کم است که عملاً هیچ شانسی برای شوک وجود ندارد. با این حال، تا زمانی که دقیقاً بدانید با چه نوع سیم‌هایی سروکار دارید، بهتر است همه آنها را خطرناک تلقی کنید.

انواع سیم برق

در این بخش قصد داریم 6 مورد از انواع سیم برق و کابل های مورد استفاده در پروژه های سیم کشی ساختمان را معرفی کنیم. پس بدون فوت وقت و مقدمه چینی به سراغ آن ها می رویم:

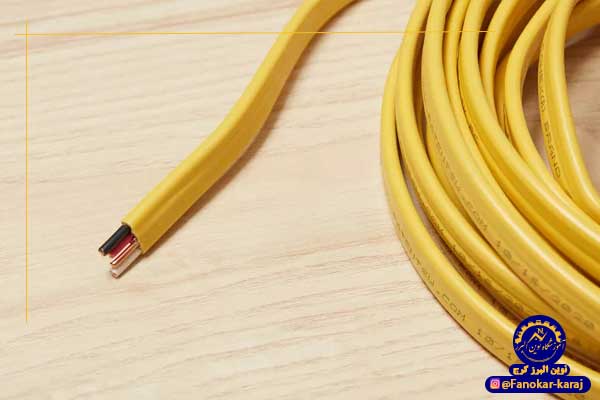

کابل NM

بهترین کاربرد: استفاده داخلی در مکان های خشک

کابل غیرفلزی (NM) که اغلب به نام رومکس نامیده می شود، یکی از انواع سیم برق در سیم کشی مدار است که برای استفاده داخلی در مکان های خشک طراحی شده است. NM رایج ترین نوع سیم کشی در خانه های مدرن است. این سیم شامل دو یا چند سیم مجزا است که درون یک پوشش پلاستیکی محافظ پیچیده شده است. کابل NM معمولاً شامل یک یا چند سیم “گرم” (حامل جریان)، یک سیم خنثی و یک سیم زمین است.

این هادی ها برای نصب به رنگ های سفید (معمولاً خنثی) و مشکی (معمولاً داغ) عایق بندی می شوند. اکثر کابل های NM شکل لوله ای مسطح دارند و به طور نامرئی از دیوارها، سقف و حفره های کف خانه شما عبور می کنند.

مطالعه بیشتر در سیم کشی ساختمان – ابزار و روش ها

تیپ: به عنوان جایگزینی برای کابل NM، سیم های جداگانه را می توان در داخل یک لوله فلزی یا پلاستیکی سفت یا انعطاف پذیر به نام کاندوئیت نصب کرد. لوله معمولاً در جایی استفاده می شود که سیم کشی در معرض دید قرار می گیرد و در داخل دیوارها، کف ها یا سقف ها پنهان نمی شود.

تقریباً تمام سیم کشی ها در پریزها و وسایل روشنایی در یک ساختمان های امروزی از کابل NM است. این نوع سیم برای کاربردهای مخفی در دیوارها استفاده می شود، زیرا ارزان تر از استفاده از لوله است. رایج ترین اندازه ها و درجه بندی آمپر (آمپر) آنها عبارتند از:

• 14 گیج (مدارهای 15 آمپر)
• 12 گیج (مدارهای 20 آمپر)
• 10 گیج (مدارهای 30 آمپر)
• 8 گیج (مدارهای 40 آمپر)
• 6 گیج (مدارهای 55 آمپر)

کابل NM اکنون با یک روکش با کد رنگی فروخته می شود تا نشانگر سیم آن را نشان دهد:

• روکش سفید نشان دهنده کابل NM با هادی های 14 گیج است.
• روکش زرد نشان دهنده کابل NM با هادی های 12 گیج است.
• روکش نارنجی نشان دهنده کابل NM با هادی های 10 گیج است.
• کابل غلاف مشکی برای سیم 6 و 8 گیج استفاده می شود.
• روکش خاکستری برای کابل NM استفاده نمی شود، اما برای کابل زیرزمینی (UF) یا کابل ورودی سرویس (SE یا SER) در نظر گرفته شده است.

هنگامی که هادی های مدار حامل ولتاژ هستند، حمل و نقل کابل NM خطرناک است.

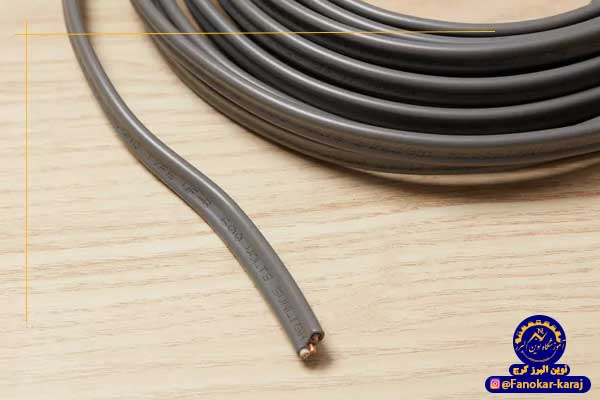

کابل UF

بهترین کاربرد: سیم زیرزمینی برای وسایل در فضای باز

یکی دیگر از انواع سیم برق کابل زیرزمینی است. Underground Feede (UF) نوعی کابل غیر فلزی است که برای مکان های مرطوب و دفن مستقیم در زمین طراحی شده است. معمولاً برای تامین وسایل در فضای باز مانند تیر چراغ برق استفاده می شود. مانند کابل استاندارد NM، UF شامل سیم‌ های گرم و خنثی عایق شده، به‌علاوه یک سیم زمین مسی لخت است. اما در حالی که روکش روی کابل NM یک پوشش پلاستیکی جداگانه است، روکش کابل UF یک پلاستیک جامد است که هر سیم را احاطه کرده است.

این نوع سیم برق نیز به دلیل عایق بادوام کمی گرانتر از سیم NM است. کابل UF معمولاً با روکش بیرونی خاکستری فروخته می شود. کابل UF برای سیم کشی مدار اصلی نیز استفاده می شود و تا زمانی که مدارها روشن هستند مقدار ولتاژ خطرناکی را حمل می کند.

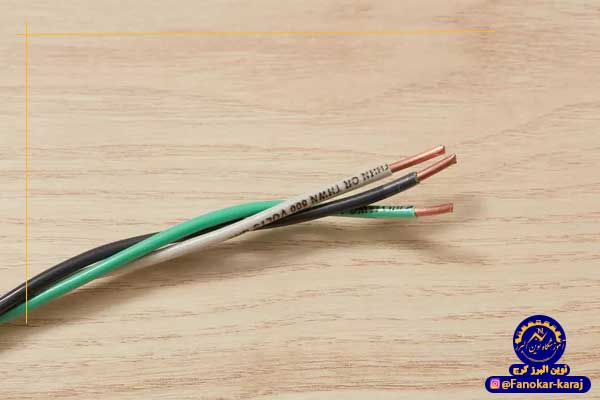

سیم THHN/THWN

بهترین کاربرد: سیم عایق داخل لوله ها

THHN و THWN کدهایی برای دو نوع رایج سیم عایق مورد استفاده در داخل کاندوئیت هستند. بر خلاف کابل NM، که در آن دو یا چند هادی عایق جداگانه (مس یا آلومینیوم) در داخل یک روکش پلاستیکی قرار می‌گیرند، سیم‌های THHN و THWN یک هادی هستند که هر کدام دارای عایق رنگی می باشند. این سیم‌ ها به‌جای محافظت از پوشش کابل NM، توسط کاندوئیت لوله‌ای فلزی یا پلاستیکی محافظت می‌شوند.

لوله اغلب در مناطق ناتمام، مانند زیرزمین و گاراژ، و برای اجرای کوتاه مدت در معرض در داخل خانه، مانند اتصالات سیم کشی برای دفع زباله و بخاری آب گرم استفاده می شود. این سیم ‌ها معمولاً قیمت ‌هایی مشابه سیم NM دارند (به اضافه هزینه کاندوئیت). حروف ویژگی های خاص عایق سیم را نشان می دهد:

T: ترموپلاستیک

H: مقاوم در برابر حرارت؛ HH به معنای بسیار مقاوم در برابر حرارت است

W: برای مکان های مرطوب رتبه بندی شده است

N: روکش نایلون، برای محافظت بیشتر

سیم های THHN و THWN دارای روکش های رنگی هستند که معمولاً برای شناسایی عملکرد آنها در مدار استفاده می شود:

• سیم های داغ: مشکی، قرمز، نارنجی
• سیم های خنثی: سفید، قهوه ای
• سیم های زمین: سبز، زرد-سبز

انواع سیم برق های THHN و THWN سیم های مداری هستند که هرگز نباید در هنگام روشن بودن مدارها با آنها کار کرد.

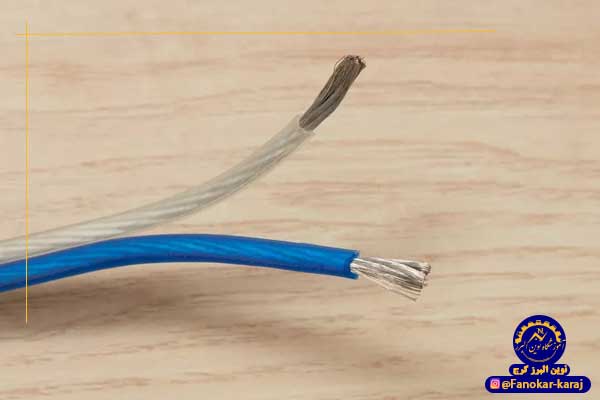

سیم ولتاژ پایین

بهترین کاربرد: مدارهایی که 50 ولت یا کمتر نیاز دارند

سیم کشی ولتاژ پایین برای مدارهایی که معمولاً به 50 ولت یا کمتر نیاز دارند استفاده می شود. چندین نوع رایج عبارتند از سیم روشنایی منظره، اتصالات سیستم آبپاش، سیم زنگ (برای زنگ درها)، سیم های سیستم بلندگو و سیم های ترموستات. اندازه سیم ها از حدود 22 گیج تا 12 گیج متغیر است و این سیم ها می توانند از مس یا آلومینیوم ساخته شوند.

سیم های ولتاژ پایین معمولاً عایق هستند و ممکن است در روکش کابل قرار گیرند یا به صورت جفت پیچ خورده مانند سیم لامپ ترکیب شوند. باید فقط برای کاربردهای ولتاژ پایین استفاده شود. این سیم ‌ها معمولاً سیم ‌های بسیار کوچکی هستند که با سیم ‌کشی مدار استاندارد تفاوت زیادی دارند و هزینه‌ های آنها نسبت به انواع سیم برق های دیگر کمتر است.

شوک های جدی به ندرت با سیم های ولتاژ پایین اتفاق می افتد، اما همیشه بهتر است قبل از کار با آنها دستگاه ها را خاموش کنید.

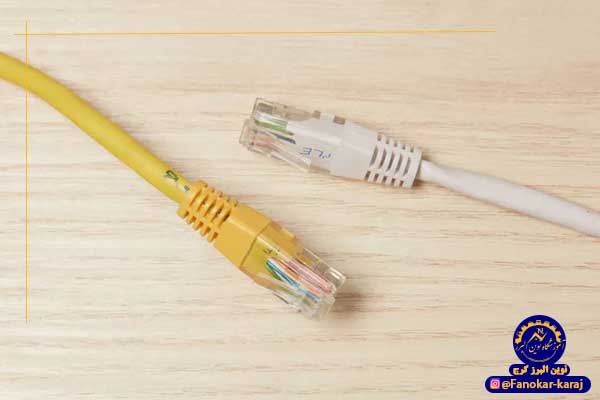

سیم تلفن و سیم داده (LAN)

بهترین کاربرد: تلفن ثابت و اتصال اینترنت

سیم‌کشی تلفن و داده، یکی از انواع سیم برق ولتاژ پایین هستند که برای تلفن‌ های ثابت و اتصالات اینترنتی استفاده می‌شوند و معمولاً از مس ساخته می‌شوند. کابل های تلفن ممکن است دارای چهار یا هشت سیم باشند. کابل رده 5 (Cat 5)، رایج ترین نوع سیم کشی داده خانگی، شامل هشت سیم است که در چهار جفت به هم پیچیده شده اند. این می تواند هم برای تلفن و هم برای انتقال داده استفاده شود و ظرفیت و کیفیت بیشتری نسبت به سیم تلفن استاندارد ارائه می دهد. مانند سیم ولتاژ پایین، اغلب ارزان تر از سایر انواع سیم کشی خانگی مانند کابل های NM یا UF است.

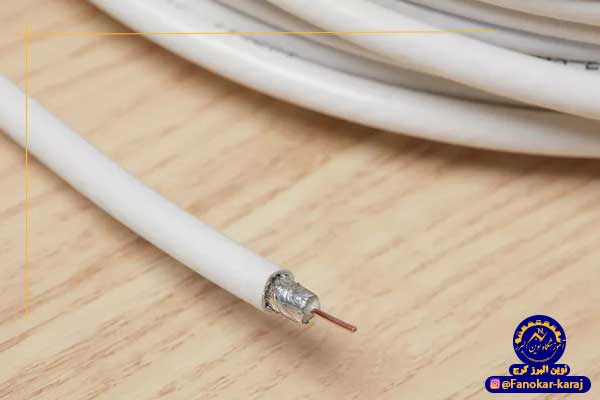

کابل کواکسیال

بهترین کاربرد: سیم کشی داده

کابل کواکسیال به لطف استفاده از اشکال دیگر سیم کشی داده مانند HDMI برای انتقال داده های تلویزیونی کمتر رایج شده است. کابل کواکسیال یک کابل گرد و روکش دار است که دارای یک هادی داخلی (معمولا مسی) است که توسط یک لایه عایق لوله ای احاطه شده است و توسط یک محافظ رسانای لوله ای ساخته شده از سیم بافته شده احاطه شده است. می توان آن را با کانکتورهای رشته ای که برای ایجاد شبکه ها و اتصالات دستگاه استفاده می شود شناسایی کرد.

کابل کواکسیال زمانی استانداردی برای اتصال تلویزیون به آنتن یا ارائه خدمات کابلی بود و هنوز هم اغلب برای اتصال ظروف ماهواره ای یا آوردن سرویس تلویزیون اشتراکی به یک نقطه توزیع خانگی استفاده می شود. معمولاً دارای عایق سیاه یا سفید است و شکل کاملاً گرد دارد و تشخیص آن را از کابل های مدار الکتریکی NM آسان می کند. کابل کواکسیال را می توان با قیمت های مقرون به صرفه در اکثر فروشگاه های سخت افزار و لوازم الکترونیکی پیدا کرد.

مقدار ناچیز ولتاژی که سیگنال‌ های کابل کواکسیال حمل می‌کنند، احتمال ایجاد شوک از هر نوع را بسیار بعید می‌سازد، مشروط بر اینکه کابل‌ها با منبع جریان دیگری در تماس نباشند.

اگرچه سیم کشی داده مقدار کمی ولتاژ را حمل می کند، اما هر چیزی کمتر از 30 ولت به طور کلی ایمن در نظر گرفته می شود (مدار خانگی حدود 120 ولت برق دارد). ، بنابراین باید با احتیاط با آن رفتار کنید و از دست زدن به سیم های خالی خودداری کنید.

انتخاب نوع سیم برق

چه در حال تعویض سیم کشی قدیمی در خانه خود باشید و چه سیم های برق جدید اضافه کنید، انتخاب نوع مناسب بسیار مهم است. همیشه سیم برقی را انتخاب کنید که برای هدفی که قصد استفاده از آن را دارید مشخص شده است. به عنوان مثال، در مکان های مرطوب در خارج از منزل، سیم UF باید همیشه انتخاب شود تا اطمینان حاصل شود که سیستم الکتریکی خانه شما از عناصر محافظت می شود. آمپر و ولت هر سیم نیز باید در نظر گرفته شود و سیم ها باید با نیازهای صحیح هر پروژه الکتریکی مطابقت داشته باشند. اگر مطمئن نیستید که به کدام نوع سیم برق نیاز دارید، بهتر است قبل از نصب هر نوع سیم برق در خانه خود با یک برقکار حرفه ای مشورت کنید.
